一、概述

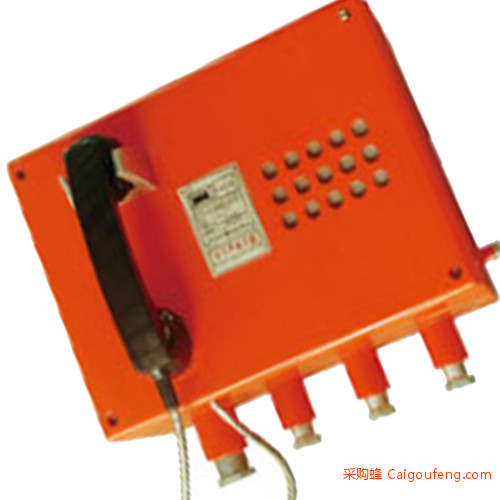

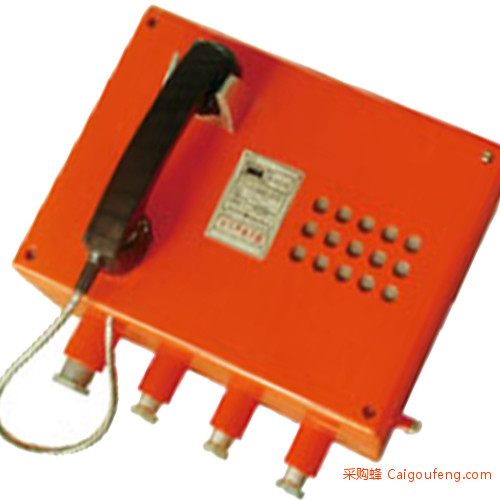

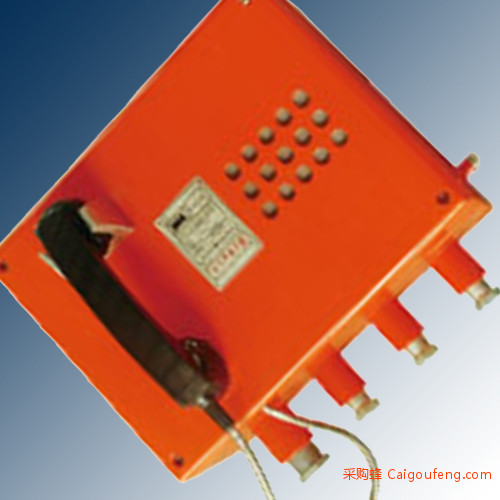

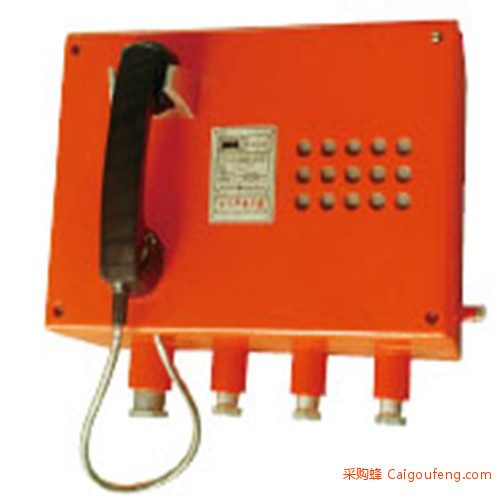

矿用隔爆兼本安型电话是一种用于煤矿井下现场通话联络的防爆通讯设施。
二、执行标准
Q/KATX010-2011 KTH50矿用隔爆兼本安型电话机
GB3836-2000气体环境用电气设备
MT 209-1990 煤矿通信、检测、控制用电子产品通用技术要求
（抗干扰性和可靠性除外）
三、主要技术指标
3.1 主要技术指标
3.1.1 供电电源：AC127V/50Hz
输入视在功率：50VA
3.1.2 话音强度：信号线输入1000Hz，300mV时，受话器不低于95dB（A计权）；话音信号失真度不大于10%；频响：频率在350Hz～3400Hz内不±6dB(测试条件：输入1000Hz，300mV)；送话：MIC输入1000 Hz，20mV时，音频线输出信号电平：≥350mV； 失真度≤10%。3.1.3 备用电池： 电池型号90F13000 ?12V
3.1.4 输出直流电源：额定输出直流电压：DC12V；额定输出直流电流：1600mA；
3.1.5 输出到本安腔电源：输出直流电压：≤DC5.5V；短路电流：≤250 mA；
四、使用环境条件
a）环境温度：0℃～40℃；
b）平均相对湿度：95%（+25℃）；
c）大气压力：80kPa～106kPa；
d）无显著振动和冲击场合；
e）煤矿井下有甲烷及煤尘混合物，但无破坏绝缘的腐蚀性气体的煤矿井下。
五、产品名称
系统的防爆型式为矿用隔爆兼本安型“Exd[ib]I”

矿用隔爆型兼本安电话采用Q235钢板焊接而成。
七、隔爆兼本安电话的功能
矿用隔爆兼本安型电话为总线制直通电话，通过配接外置矿用隔爆兼本安型音箱，达到扩音呼叫和双工通话的功能。电话内置DC12V/13Ah镍氢电池组作为备用电池，平时处于浮充状态，外接电源断开时自动启动备用电池作为工作电源。通话时，音箱自动关闭。
八、隔爆兼本安电话的安装
隔爆兼本安型电话可以采用壁挂安装
外形尺寸：400×320×240mm
重量：约15kg
隔爆兼本安型电话的使用（注意：本电话机内部配有备用电源，严禁在井下开盖！）
１）本电话机出厂时已配接一根2.5米长多芯通讯电缆，电缆通过防爆接线盒连接系统总线、矿用隔爆兼本安型音箱、电源等。
２）多芯通讯电缆色标功能：
黄色（两根）接KXY127矿用隔爆兼本安型音箱音源输入
绿色（两根）接系统电缆?T+、T－
灰色（两根）接系统电缆PAGE+、PAGE-
蓝色/蓝白― 接KXY127矿用隔爆兼本安型音箱静音开关
九、常见故障及排除方法
1）电源送上后无任何反应，可以在地面检查设备内电源输出是否正常，正常条件下应输出＋12V一组；如无输出，应更换同型号的电源模块。
2）内部电路板保险丝断路，更换同型号保险丝。
3）断电时如无输出，应检查浇封电池组。
十、防爆注意事项
维修时应注意防止损坏隔爆面！
注意保护紧固件及引入装置内的橡胶密封件！
严禁井下开盖！
不得任意改变本安组件相关元器件值！
